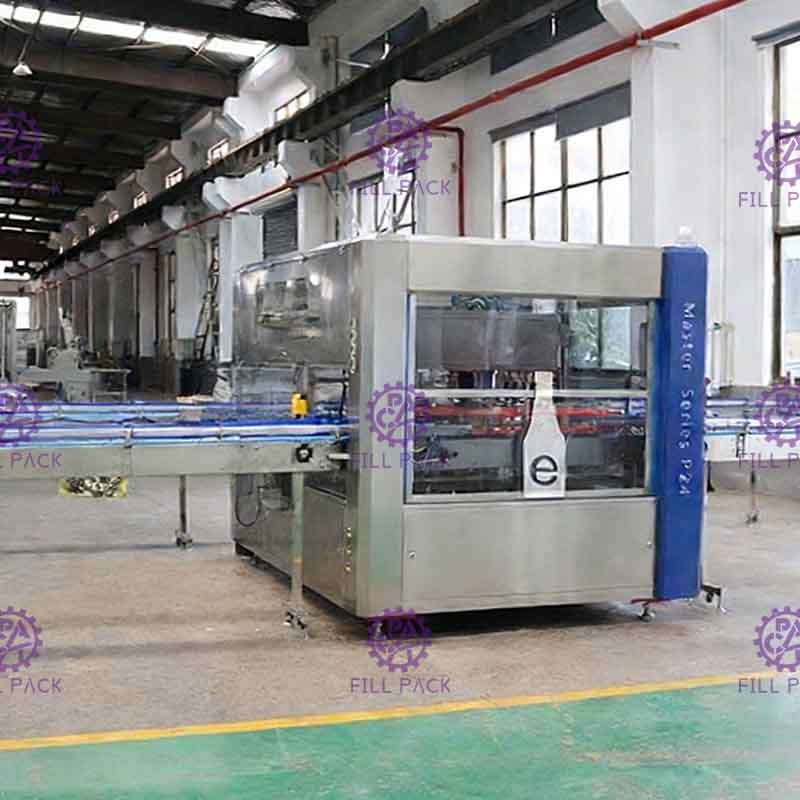

PVC του ISO Labeller μπουκαλιών μανικιών λαιμών 5 γαλονιού
Υπεύθυνος : Alice Gu
Τηλεφωνικό νούμερο : 86-15862615333
ΤιAPP : +8615862615333
| Ποσότητα παραγγελίας min : | 1 σύνολο | Τιμή : | 35500USD-57000USD |
|---|---|---|---|
| Συσκευασία λεπτομέρειες : | Ξύλινη περίπτωση | Χρόνος παράδοσης : | 25-30 εργάσιμες ημέρες |
| Όροι πληρωμής : | L/C,D/A,D/P,T/T,Western Union,MoneyGram | Δυνατότητα προσφοράς : | 20sets το μήνα |
| Τόπος καταγωγής: | Zhangjiagang, Κίνα | Μάρκα: | Fillpack |
|---|---|---|---|
| Πιστοποίηση: | CE/ISO9001 | Αριθμό μοντέλου: | Ropp-9/ropp-12/ropp-15/ropp-18/ropp-24 |
|
Λεπτομερής ενημέρωση |
|||
| Σταθμός εργασίας: | 9/12/15/18/24 | διακίνησης: | 9000BPH-24000BPH |
|---|---|---|---|
| Πίεση αερίου: | 0,7MPa | Εξουσία: | 16 kw |
| Ταχύτητα μεταφορέα: | 30μ/λεπτό | Η μεγαλύτερη ταχύτητα της τροφής ετικετών: | μέγιστη ταχύτητα 100 ετικετών μέτρων/λ. |
| Μέγιστο πλάτος ετικέτας: | 195mm (μπορεί να προσαρμοστεί) | Το μέγιστο μήκος της ετικέτας: | 500 χλστ |
| Η μέγιστη διάμετρος της ετικέτας: | 400 χλστ | Διάμετρος πυρήνων ετικετών: | 76.2mm |
| Ονομάζοντας κόλλα: | οδήγηση και τελείωμα της άκρης που κολλά με το καυτό λειωμένο μέταλλο | Θερμοκρασία συγκόλλησης: | 120 ~ 160 ℃ |
| Επισημαίνω: | Ετικέτες πλαστικών φιαλών,Ετικέτα μπουκαλιών OPP με περιστροφή,Μηχανή επισήμανσης θερμής τήξης κόλλας |
||
Περιγραφή προϊόντων

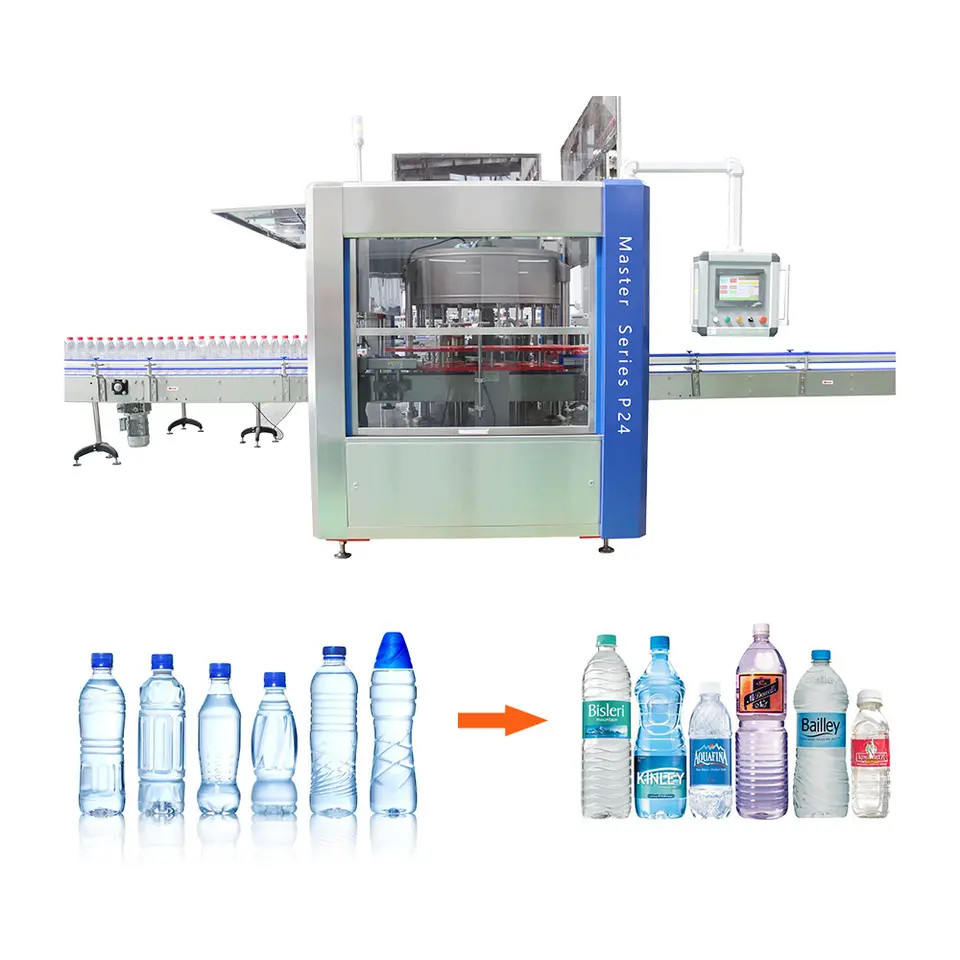

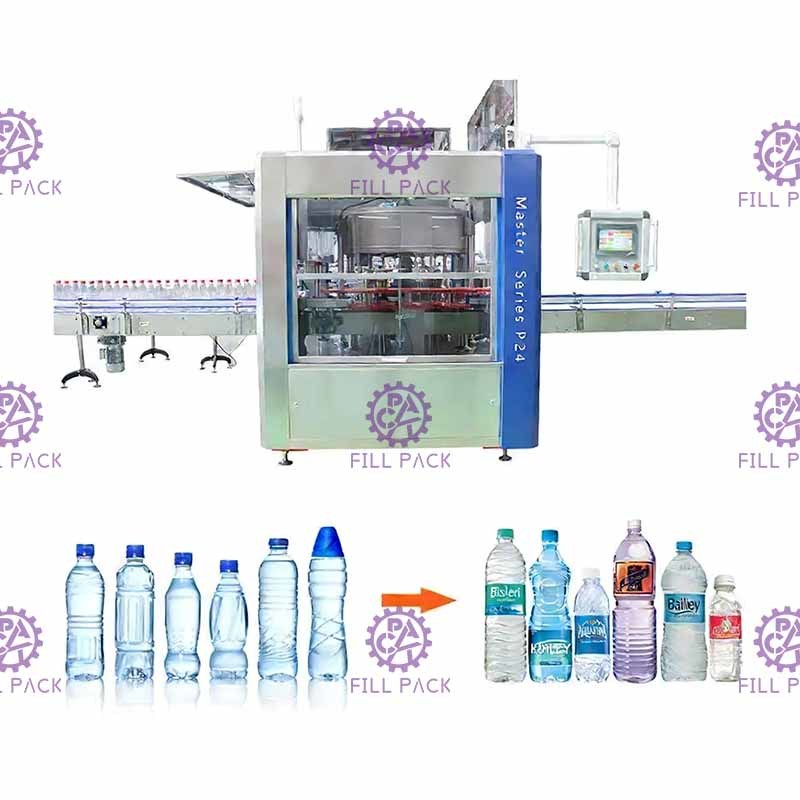

Ετικέτες για μπουκάλια από πλαστικό
Αρχή λειτουργίας
Κατά την έναρξη της διαδικασίας εργασίας, οι φιάλες τροφοδοτούνται με σταθερή ταχύτητα στο μηχάνημα επισήμανσης με τη μεταγωγική ταινία.και σπρώχνει τα μπουκάλια κατά μήκος της ιμάντα μεταφοράςΤο μηχανικό σύστημα της μηχανής επισήμανσης περιλαμβάνει έναν τροχό οδήγησης, έναν τροχό επισήμανσης και έναν τροχό.
Ο τροχός οδήγησης τραβά την ταινία ετικέτας διαλείμματα, η ταινία ετικέτας τραβάται από το τροχό,και ο τροχός επισήμανσης θα πιέσει την ταινία επισήμανσης στο μπουκάλι μετά από το πέρασμα από τον τροχό επισήμανσης. Ένα ανοιχτό κύκλο ελέγχου μετατόπισης χρησιμοποιείται στο τροχόσπιτο για τη διατήρηση της έντασης της ταινίας ετικέτας.η ταινία ετικέτας πρέπει συνεχώς να ξεκινά και να σταματά.
Η ετικέτα συνδέεται με το μπουκάλι όταν ο τροχός ετικέτας κινείται με την ίδια ταχύτητα με το μπουκάλι.ο τροχός κίνησης ζώνης ετικέτας θα επιταχύνει σε ταχύτητα που ταιριάζει με τη ζώνη μεταφοράς, και μετά την εφαρμογή της ετικέτας, θα επιβραδύνει μέχρι να σταματήσει.
Διαδικασία:
Τροφή σε μπουκάλι → προετοιμασία →σημείωση τροφής →σημείωση→τέλος
Τεχνικές παραμέτρους εξοπλισμού
| Σχήμα | ROPP-9 | ROPP-12 | ROPP-15 | ROPP-18 | ROPP-24 |
| Εργασιακός σταθμός | 9 | 12 | 15 | 18 | 24 |
| Περιορισμός | 9000BPH | 12000BPH | 15000BPH | 18000BPH | 24000BPH |
| Πίεση αερίου | 00,7MPa | ||||
| Δύναμη | 16KW | ||||
| Τετάρτη | Τριφογενής 380V 50 Hz | ||||
| Μέγεθος περίγραμμα (m) | 2.2*2.1*2.3 | 2.3*2.25*2.3 | 2.3*2.25*2.3 | 2.4*2.15*2.2 | 2.7*2.15*2.2 |
| Βάρος | 2500 κιλά | 2800kg | 3000 κιλά | 3500 κιλά | 4000 κιλά |
|
Το συνολικό μήκος του εξοπλισμού (συμπεριλαμβανομένου του μεταφορέα) |
2500 χιλιοστά | 2600 χιλιοστά | 2600 χιλιοστά | 2700 χιλιοστά | 3000 χιλιοστά |
| Ταχύτητα μεταφορέα | 30m/min (η ταχύτητα των γραμμών μεταφοράς μπορεί να ρυθμίζεται ανάλογα με την πραγματική παραγωγή) | ||||
| Η μεγαλύτερη ταχύτητα των ετικετών τροφής | μέγιστη ταχύτητα 100 μέτρων ετικέτες / min | ||||
| Ακριβότητα επισήμανσης | ± 1 mm | ||||
| Ενοποιημένη ακρίβεια επισήμανσης | ± 1 mm | ||||
| Μέγιστο πλάτος ετικέτας | 195mm ((μπορεί να προσαρμοστεί) | ||||
| Μέγιστο μήκος ετικέτας | 500 χιλιοστά | ||||
| Μέγιστη διάμετρος ετικέτας | 400 χιλιοστά | ||||
| Διάμετρος πυρήνα ετικέτας | 76.2mm | ||||
| Κόλλα επισήμανσης | Συμπληρωματική επικάλυψη με θερμό τήγμα | ||||
| Θέρμανση κόλλωσης | 120~160°C | ||||
| Τύπος ετικέτας | Ετικέτα αντίγραφο,ετικέτα χάρτου-πλαστικής σύνθετης ταινίας,ετικέτα χαρτιού | ||||
| Τα εναλλασσόμενα μέρη | ένα κοστούμι (για να ικανοποιηθούν με ένα προϊόν, κάθε καλούπι περιέχει βίδα τροφοδότησης, τροφοδοτικό τροχό αστέρα, τροχό αστέρα εκφόρτωσης, συσκευή τοποθέτησης μπουκαλιού κλπ.) | ||||
Μηχανικά μέρη:
Ιδρύμα μεταφοράς:TRANSTECNO κινητήρας εναλλασσόμενου ρεύματος 750w (με επιβράδυνση από TRANSTECNO ), ρυθμιστής ταχύτητας μετατροπέα
Μεταφορέας:Ιταλία FLEXON LF820-K325 βιομηχανικός μεταφορέας πλακών αλυσίδας από νάιλον
Εταιρεία μεταφοράς κεντρικού υπολογιστή:Δοκιμαστής AC 1.5Kw (με επιβράδυνση από TRANSTECNO)
Διαχωρισμός μπουκαλιώνΙδρύμα:Βιομηχανικό σκουλήκι
ΒοτλσίτισηΙδρύμα:Με το φιαλίδιο τροφοδοσίας σκουλήκι και θέση starwheel τροφοδοσίας για να εξασφαλίσει την ακρίβεια και τη σταθερότητα του φόρτωσης
ΘέσηΕπΙδρύμα:Μηχανική προεγκατάσταση, χρησιμοποιώντας το σύστημα καμάρας για την επιφάνεια του μπουκαλιού για τοποθέτηση ετικέτας

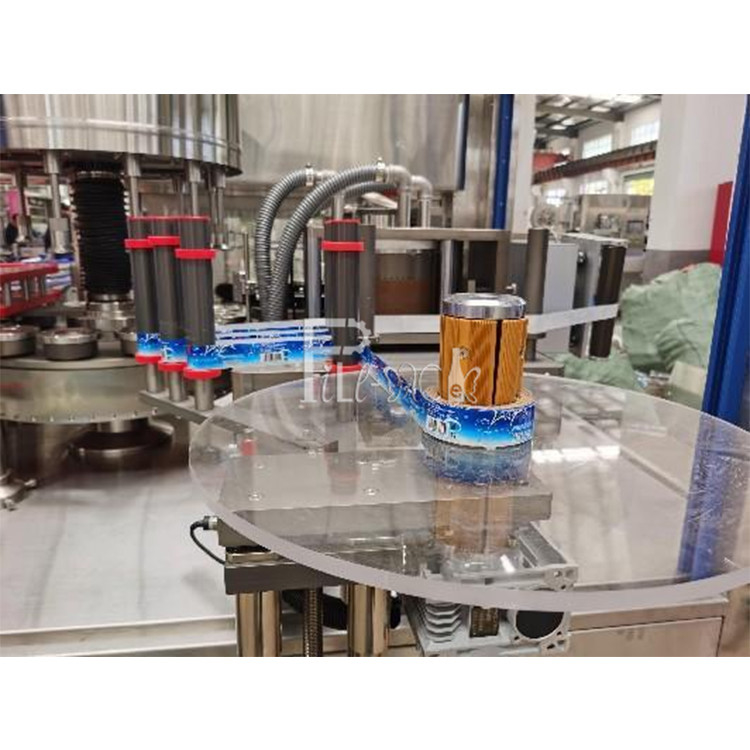

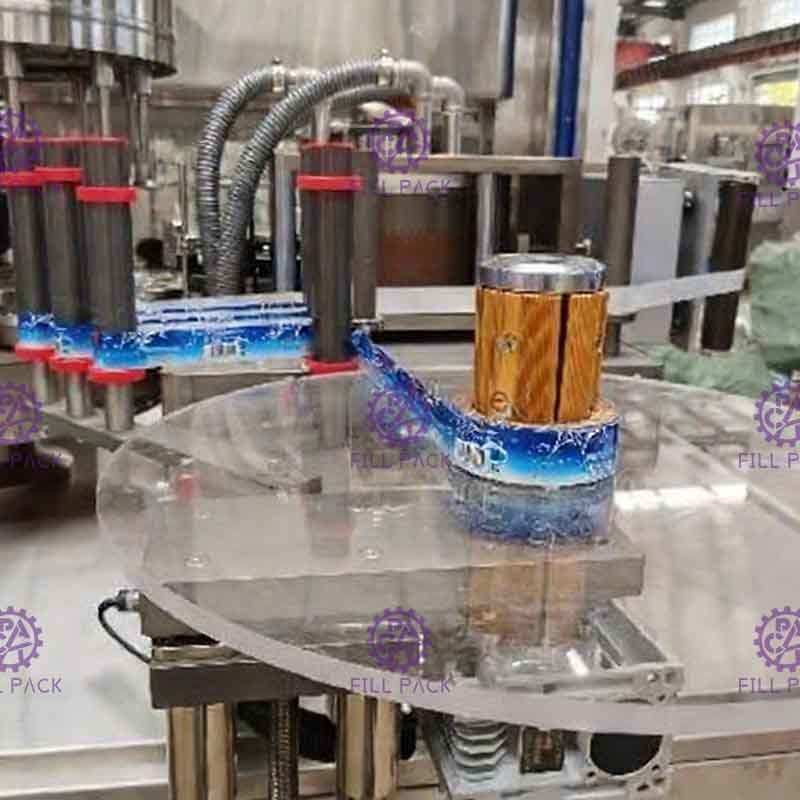

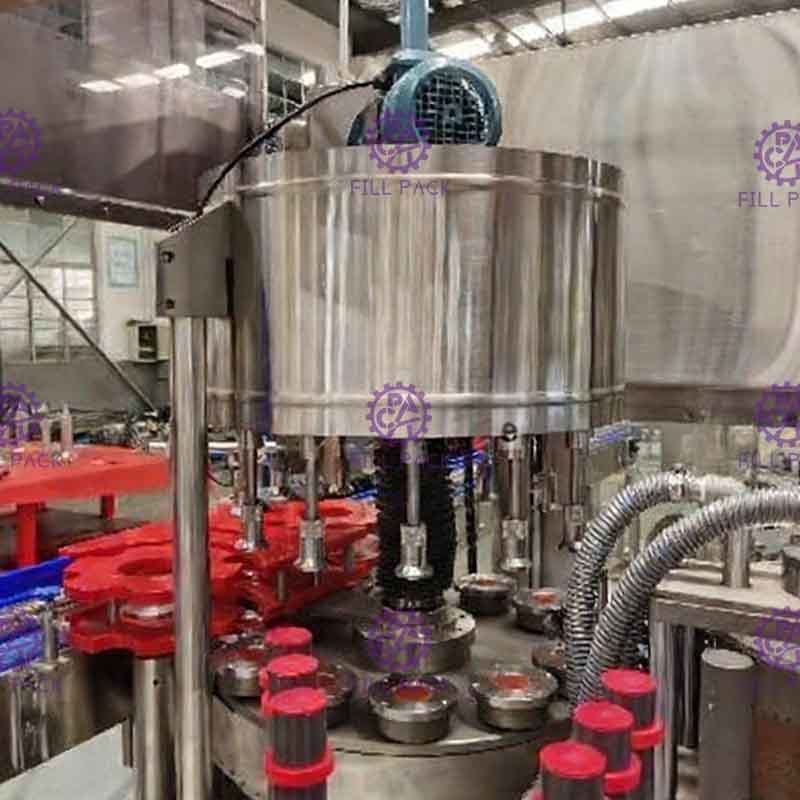

Οργανισμός επισήμανσης:Τα μπουκάλια μαζεύονται από περιστρεφόμενο τροχό, με ετικέτες κατά τη διάρκεια της περιστροφής.
Ιδρύμα ετικέτας εφοδιασμού:Σύστημα τροφοδοσίας ετικέτας με αυτοκόλλητο υψηλής ταχύτητας (προώθηση από κινητήρα)
Ιδρύμα πίεσης ετικέτας:Μονάδα βούρτσας τόξου
Κατευθυνόμενη εγκατάσταση φιαλίδας:Ρυθμίζεται με διπλή συντεταγμένη γραμμή καθοδήγησης
Ασφάλειαμέρος της μηχανής:
Προστασία ασφαλείας: Για να διατηρηθεί η ασφάλεια του χειριστή, όταν το μηχάνημα λειτουργεί, κλείστε τις πόρτες προστασίας
Προειδοποίηση για έλλειψη ετικέτας: ορίζεται συναγερμός για να υπενθυμίζει στον χειριστή την αλλαγή της ετικέτας όταν η ετικέτα θα χρησιμοποιηθεί
Ασύρματο έλλειψης μπουκαλιού: Όταν λείπει το μπουκάλι, το μηχάνημα σταματά και εκπέμπει συναγερμό.Η μηχανή θα επανεκκινήσει αυτόματα μόλις τα μπουκάλια έχουν τεθεί που θα διευκολύνει την on-line παραγωγή
Προειδοποίηση διαρροής σήμανσης: Για τον έλεγχο της ποιότητας της σήμανσης
Δοκιμασία πίεσης: Όταν η πίεση δεν μπορεί να ανταποκριθεί στις απαιτήσεις του εξοπλισμού, η μηχανή θα σταματήσει να παράγει κακά προϊόντα.
Ηλεκτρική διαμόρφωση:
| - Όχι, όχι, όχι. | Ονομασία | Ποσότητα | Ετικέτα |
| 1 | Εικόνα αφής | 1 | Σνάιντερ |
| 2 | Ελεγκτής κίνησης | 1 | Σνάιντερ |
| 3 | Σερβοκινητήρας | 1 | Σνάιντερ |
| 4 | Σερβοκινητήρας | 1 | Σνάιντερ |
| 5 | ΠΛΚ | 1 | Σνάιντερ |
| 6 | Ηλεκτρονικές μονάδες αναλογικής εξόδου | 1 | Σνάιντερ |
| 7 | Κωδικοποιητής | 1 | Ασθενής |
| 8 | Μετατροπέας | 4 | Σνάιντερ |
| 9 | Αισθητήρας μπουκαλιού | 1 | Πανασόνικ |
| 10 | Αισθητήρας ετικέτας | 2 | Πανασόνικ |
| 11 | Διακόπτης κυκλώματος | 9 | Σνάιντερ |
| 12 | Επικοινωνία | 5 | Σνάιντερ |
| 13 | Δύναμη | 1 | Σνάιντερ |
| 14 | Πίεση κουμπιού | 4 | Σνάιντερ |
| 15 | Ασφάλεια | 1 | Σνάιντερ |
Πληροφορίες:
